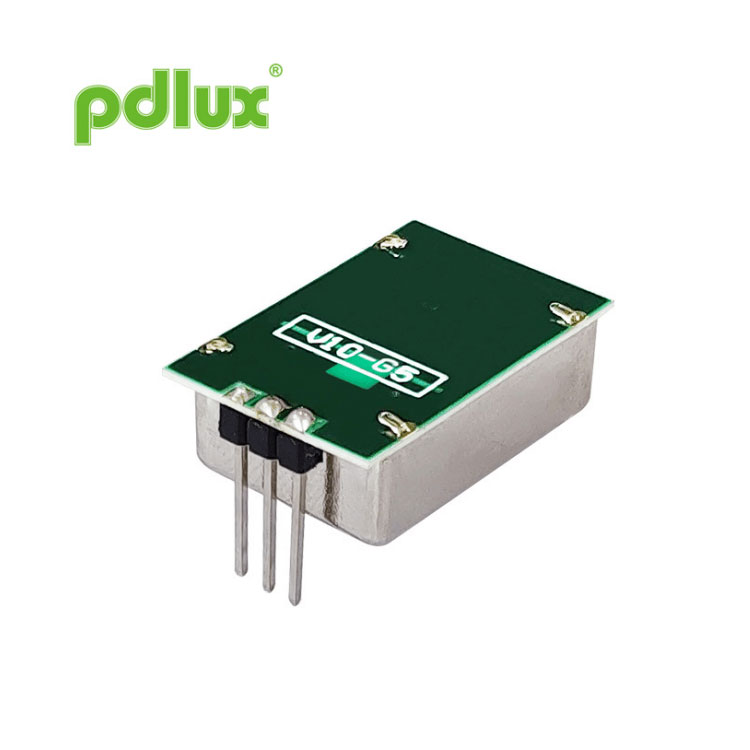

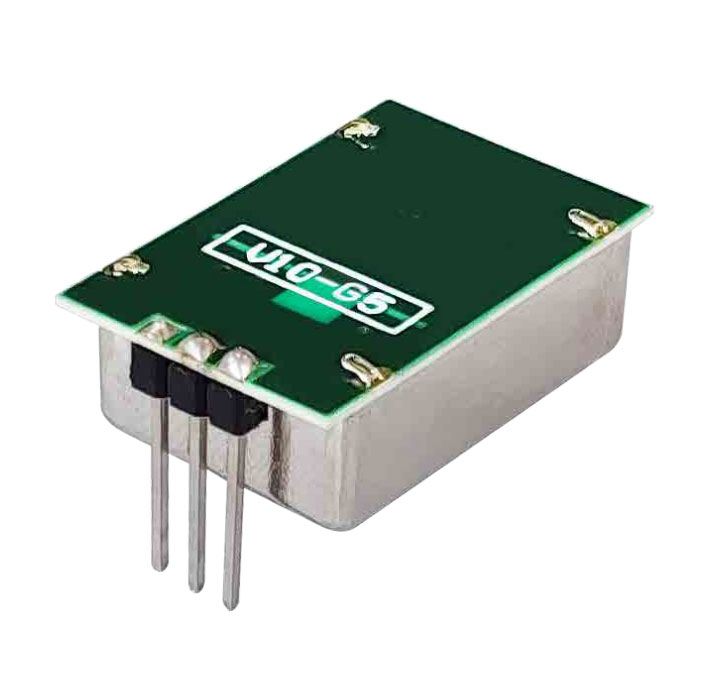

PD-V10-G5 ໜ່ວຍກວດຈັບການເຄື່ອນໄຫວຂອງໄມໂຄເວຟ X-Band ຂະໜາດນ້ອຍ
ຜະລິດຢູ່ໃນໂຮງງານໃນໂຮງງານຂອງ Pdlux ໃນປະເທດຈີນ, ພວກເຮົາເປັນຜູ້ຜະລິດແລະຜູ້ຈັດຈໍາຫນ່າຍ PD-V10-G5 Miniature X-Band Microwave Motion Detector Unit ທີ່ໄດ້ຮັບການຍອມຮັບ, ກວດສອບຢ່າງລະມັດລະວັງໃນທຸກໆຂັ້ນຕອນຂອງການຜະລິດເພື່ອຮັບປະກັນຄຸນນະພາບແລະລາຄາທີ່ຊັດເຈນ, ໃຫ້ລູກຄ້າຂອງພວກເຮົາມີວິທີແກ້ໄຂທີ່ມີປະສິດທິພາບ.
ສົ່ງສອບຖາມ
• ລາຄາຖືກ • ການບໍລິໂພກພະລັງງານຕໍ່າ • ຄວາມອ່ອນໄຫວສູງ •ມີລຸ້ນ 3V ແລະ 5V • Patch Antenna • ສອດຄ່ອງກັບ RoHS
• ສັນຍານການບຸກລຸກ • ການຮັບຮູ້ການມີຢູ່ • ເຄື່ອງເປີດປະຕູອັດຕະໂນມັດ
ຫນ່ວຍບໍລິການ, ຕັ້ງຢູ່ໃນກະປ໋ອງໂລຫະ, ມີລັກສະນະເປັນ dielectric resonator oscillator ສະຖຽນລະພາບ, ເຊິ່ງສະຫນອງຄວາມຫມັ້ນຄົງ. ປະຕິບັດການໃນໄລຍະອຸນຫະພູມກ້ວາງໃນທັງ CW ຫຼືຕ່ໍາຫນ້າທີ່ກໍາມະຈອນເຕັ້ນວົງຈອນແລະປະສົມປະສານ ເຄື່ອງຮັບ homodyne ສໍາລັບຄວາມອ່ອນໄຫວແລະຄວາມຫນ້າເຊື່ອຖືທີ່ເພີ່ມຂຶ້ນ.
ຄອບຄົວໂມດູນນີ້ສາມາດໃຊ້ໄດ້ກັບແຮງດັນການສະຫນອງ +5v ຫຼື +3v.
ຫຼັກການພື້ນຖານຂອງການດໍາເນີນງານປະກອບດ້ວຍການກວດສອບການປ່ຽນແປງຄວາມຖີ່ລະຫວ່າງສັນຍານທີ່ສົ່ງແລະສັນຍານທີ່ໄດ້ຮັບ
ສະທ້ອນໃຫ້ເຫັນກັບຄືນໄປບ່ອນຈາກວັດຖຸເຄື່ອນໄຫວພາຍໃນພາກສະຫນາມຂອງການເບິ່ງຂອງຫນ່ວຍບໍລິການ.
ຫນ່ວຍບໍລິການຜະລິດສັນຍານອອກໃນລະດັບຕ່ໍາທີ່ສາມາດຂະຫຍາຍແລະປະມວນຜົນເພື່ອໃຫ້ສັນຍານເຕືອນທີ່ໄດ້ຍິນຫຼືສາຍຕາ.
ສັນຍານແລະການຈ້າງງານເຕັກນິກການຜະລິດ mount ຫນ້າດິນລາຄາຖືກຕ່ໍາທີ່ພາກສະຫນາມໄດ້ຮັບການພິສູດວ່າເປັນ rugged ແລະ
ເຊື່ອຖືໄດ້.
| ພາກທີ NO. | ປະເທດ | ຄວາມຖີ່ | ຄຳເຫັນ |
| PD-V10-501 | ອັງກິດ | 10.587 GHz (5V) | |
| PD-V10-502 | ສະຫະລັດ | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | ປະເທດແບນຊິກ, ໂຮນລັງ, ອີຕາລີ | 10.525 GHz (5V) | ຕອບສະຫນອງຄໍາສັ່ງ RED |
| PD-V10-301 | ອັງກິດ | 10.587 GHz (3V) | |
| PD-V10-302 | ປະເທດແບນຊິກ, ໂຮນລັງ, ອີຕາລີ | 10.525 GHz (3V) | ຕອບສະຫນອງຄໍາສັ່ງ RED |
| ຄວາມຖີ່ | ເບິ່ງຕາຕະລາງ |
| ການສົ່ງອອກພະລັງງານ (ຂັ້ນຕ່ໍາ) | 5 dBm EIRP |
| ແຮງດັນປະຕິບັດງານ | +5 V ± 0.25 V +3 V ± 0.15 V |
| ກະແສໄຟຟ້າ (CW) | 25mA (ສູງສຸດ) 20mA (ພິມ) |
| ການປ່ອຍອາຍພິດປະສົມກົມກຽວ | <-30dBm |
| ກະແສໄຟຟ້າສະເລ່ຍ (5% DC) | ປະເພດ 1 mA. |
| ຄວາມກວ້າງຂອງກຳມະຈອນ (ຂັ້ນຕ່ຳ) | 5 µວິນາທີ |
| ຮອບວຽນໜ້າທີ່ (ນາທີ) | 1% |
| ຄວາມຖີ່ຂອງການຊ້ຳກັນຂອງກຳມະຈອນ | 2-4 KHz |
| ຄວາມອ່ອນໄຫວ (ສໍາລັບອັດຕາສ່ວນ 10 dB S/N) | -84 dBm |
| ສິ່ງລົບກວນ (ວັດແທກໃນແບນວິດ 3Hz ຫາ 80Hz) | < 30 µV |
| ໄດ້ຮັບ | 5 dBi |

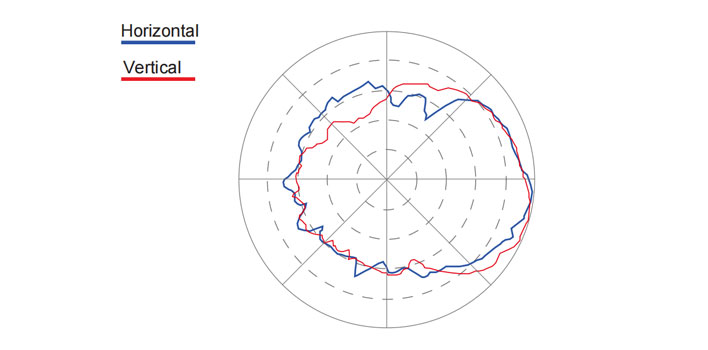

| -3 dB Beamwidth | |
| E ຍົນ | 50° |
| ຍົນ H | 60° |
| ນ້ຳໜັກ | 4 ກ |

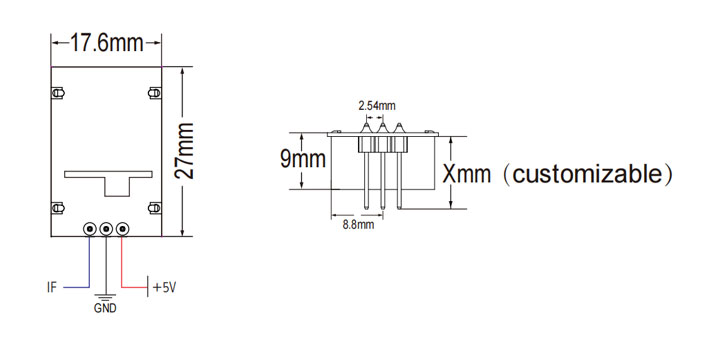

| ປັກໝຸດຕົວເຊື່ອມຕໍ່ຫົວ | ໄລຍະຫ່າງ 2.54mm X3 |
| ສອດຄ່ອງກັບ RoHS | |
| ພະລັງງານ/ອຸນຫະພູມ. ຄ່າສຳປະສິດ (ເກີນໄລຍະອຸນຫະພູມການເຮັດວຽກ) | 3 dB |
| ຄວາມຖີ່/ອຸນຫະພູມ. ຄ່າສຳປະສິດ (ເກີນໄລຍະອຸນຫະພູມການເຮັດວຽກ) | 6.5 MHz |
| ອຸນຫະພູມປະຕິບັດການ | -20°C ເຖິງ +70°C |
ຄວາມແຮງຂອງຜົນຜະລິດຂອງເຊັນເຊີ (ໄລຍະການກວດຫາ) ແມ່ນຂຶ້ນກັບອັດຕາສ່ວນສັນຍານຕໍ່ກັບສິ່ງລົບກວນ. ສູງຫຼືຕ່ໍາກວ່າອຸນຫະພູມປະຕິບັດການ nominal, ເຊັນເຊີຍັງສາມາດເຮັດວຽກໄດ້, ແຕ່ປະສິດທິພາບຈະຫຼຸດລົງ. ເພື່ອຫຼີກເວັ້ນການເສຍຫາຍຂອງອຸປະກອນ, ຄວນລະມັດລະວັງໃນລະຫວ່າງການຈັບ. ການປົດປ່ອຍໄຟຟ້າສະຖິດທີ່ຖືກຕ້ອງ (ESD) ຄວນລະມັດລະວັງໃນທຸກຂັ້ນຕອນຂອງການເກັບຮັກສາ, ການຈັດການ, ການປະກອບ, ແລະການທົດສອບ.
