PDLUX ເປີດຕົວໂມດູນການຮັບຮູ້ Doppler X-Band, ລຸ້ນ PD-V9H/PD-V9P/PD-V9S ທີ່ອັບເກຣດແລ້ວ, ທາງເລືອກແບບບໍ່ມີ Pin ແບບກຳນົດເອງ
Ningbo PDLUX Electronic Technology ເປີດຕົວຢ່າງເປັນທາງການ PD-V9 X-band Doppler radar sensors ທີ່ຫລອມໂລຫະລວມທັງ PD-V9H, PD-V9P ແລະ PD-V9S. ໂດຍມີການຈັດວາງ PIN ທີ່ຫຼາກຫຼາຍ ແລະ 2 ທາງເລືອກຄວາມຖີ່ໃນກະແສຫຼັກພ້ອມກັບການປັບແຕ່ງແບບບໍ່ມີ PIN ທາງເລືອກ, ຊຸດດັ່ງກ່າວຕອບສະໜອງຄວາມຕ້ອງການຮູບແບບ PCB ທີ່ຫຼາກຫຼາຍຈາກຜູ້ຜະລິດເຄື່ອງອີເລັກໂທຣນິກທົ່ວໂລກ.

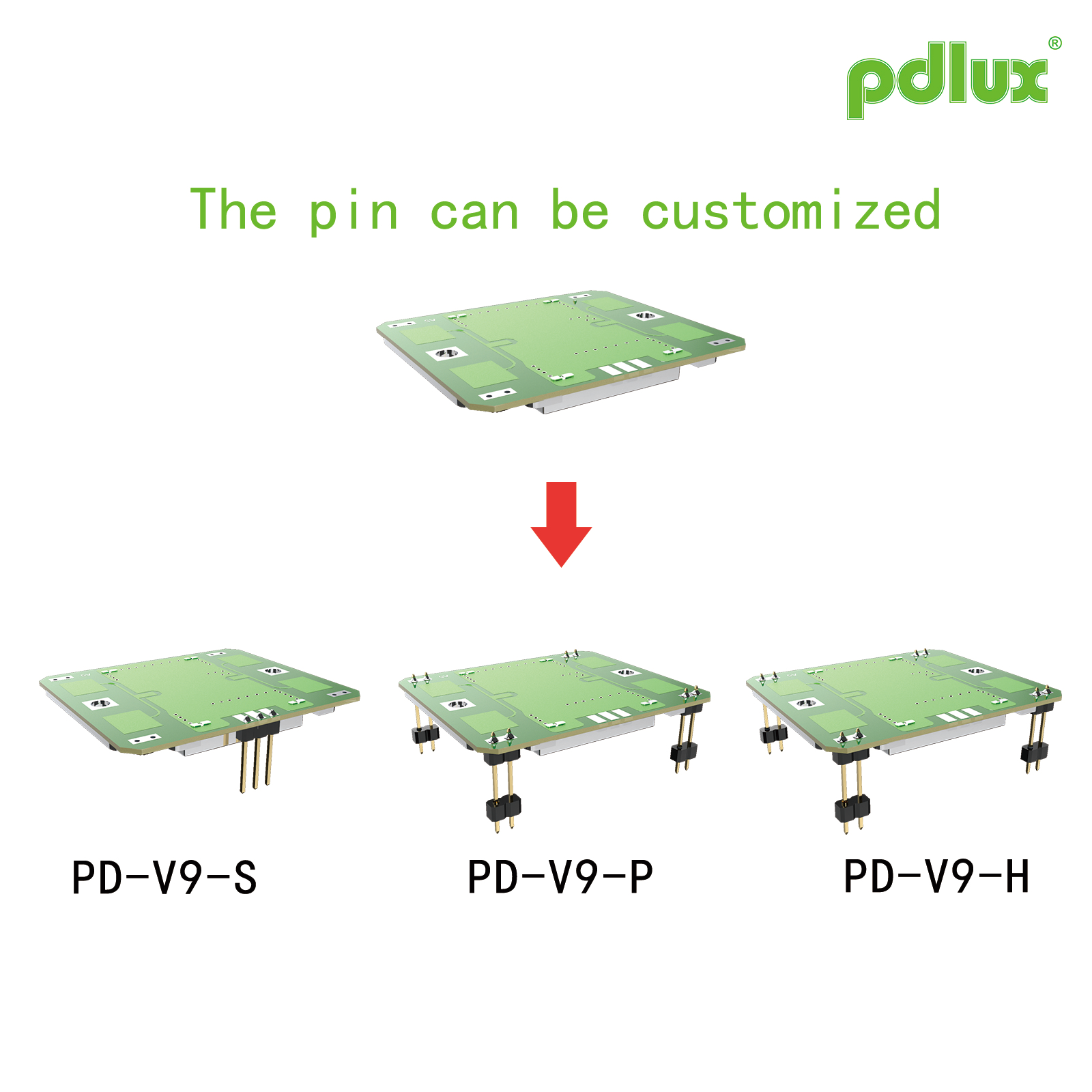

ຄວາມແຕກຕ່າງຫຼັກ: Pin Layout & ການເລືອກຄວາມຖີ່
ທັງສາມຕົວແບບມີວົງຈອນດຽວກັນ, ເສົາອາກາດ ແລະ ປະສິດທິພາບໄຟຟ້າ, ມີຄວາມແຕກຕ່າງກັນພຽງແຕ່ໃນ pin pitch ແລະຄວາມຖີ່ຂອງການດໍາເນີນງານເພື່ອໃຫ້ເຫມາະສົມກັບມາດຕະຖານວິທະຍຸພາກພື້ນ:
· PD-V9H:10.587GHz±10MHz (ຄວາມຖີ່ມາດຕະຖານ EU), X1=3.4mm, X2=9.8mm ໄລຍະຫ່າງ pin ສໍາລັບການອອກແບບ PCB ເອີຣົບ ແລະອາເມລິກາທົ່ວໄປ
· PD-V9P:10.525GHz ± 20MHz (ຄວາມຖີ່ທົ່ວໂລກ), ຫນາແຫນ້ນ X1 = 3mm, X2 = 8.9mm pins ເພື່ອຊ່ວຍປະຢັດ PCB footprint
· PD-V9S:10.525GHz ± 20MHz, ມາດຕະຖານ 3.4/9.8mm pin layout ສໍາລັບການປ່ຽນ drop-in ໂດຍກົງຂອງເຊັນເຊີເກົ່າ.
ທາງເລືອກທີ່ກໍາຫນົດເອງ:ໂມດູນເປົ່າທີ່ບໍ່ມີ PIN ສໍາລັບການຕິດຕັ້ງ SMD ແມ່ນມີໃຫ້ຕາມຄໍາຮ້ອງຂໍ; ຂະຫນາດ X3 ສາມາດປັບແຕ່ງໄດ້ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ.
Unified Superior Specs ສໍາລັບ PD-V9 Series ທັງໝົດ
ສ້າງຂຶ້ນດ້ວຍ DRO dielectric resonator oscillator ແລະເສົາອາກາດ patch ປະສົມປະສານ, ຂອບເຂດທັງຫມົດແບ່ງປັນສະເພາະທີ່ສອດຄ່ອງ:
·ແຮງດັນການສະຫນອງ: DC5V±0.5V, ປົກກະຕິໃນປະຈຸບັນຕ່ໍາກວ່າ 32mA; ໂໝດພະລັງງານ PWM ຮອງຮັບການບໍລິໂພກພະລັງງານຕໍ່າສຸດ
· EIRP ປົກກະຕິ: 13dBm(20mW), ຄວາມອ່ອນໄຫວທີ່ໄດ້ຮັບ -90dBc, ຄວາມກົມກຽວທີສອງ ≤-40dBm
· ອຸນຫະພູມປະຕິບັດການ: -30 ℃ ~ + 55 ℃ຊ່ວງປົກກະຕິ, ຂະຫຍາຍຈາກ -40 ℃ເຖິງ +80 ℃
· ມຸມ Beam: 36° E-ຍົນ, 72° H-ຍົນ; ມຸມຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນສາມາດໃຊ້ໄດ້
· RoHS ໄດ້ຮັບການຢັ້ງຢືນແລະປະຕິບັດຕາມ ETS 300 440 ສໍາລັບການອະນຸມັດຕະຫຼາດທົ່ວໂລກ
ສະຖານະການຄໍາຮ້ອງສະຫມັກກວ້າງ
ເຫມາະສໍາລັບປະຕູອັດຕະໂນມັດ, ໄຟເຊັນເຊີການເຄື່ອນໄຫວ, ສັນຍານເຕືອນຄວາມປອດໄພ, ເຊັນເຊີການມີ IoT ແລະອຸປະກອນກວດຈັບຄວາມໄວ. ເມື່ອປ່ຽນໂມດູນ radar ເກົ່າ, ຜູ້ໃຊ້ພຽງແຕ່ຕ້ອງການປັບຕົວຂະຫຍາຍສຽງເພື່ອແກ້ໄຂບັນຫາຄວາມອ່ອນໄຫວໂດຍບໍ່ມີການດັດແກ້ລະຫັດ MCU, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການພັດທະນາຢ່າງຫຼວງຫຼາຍ.
