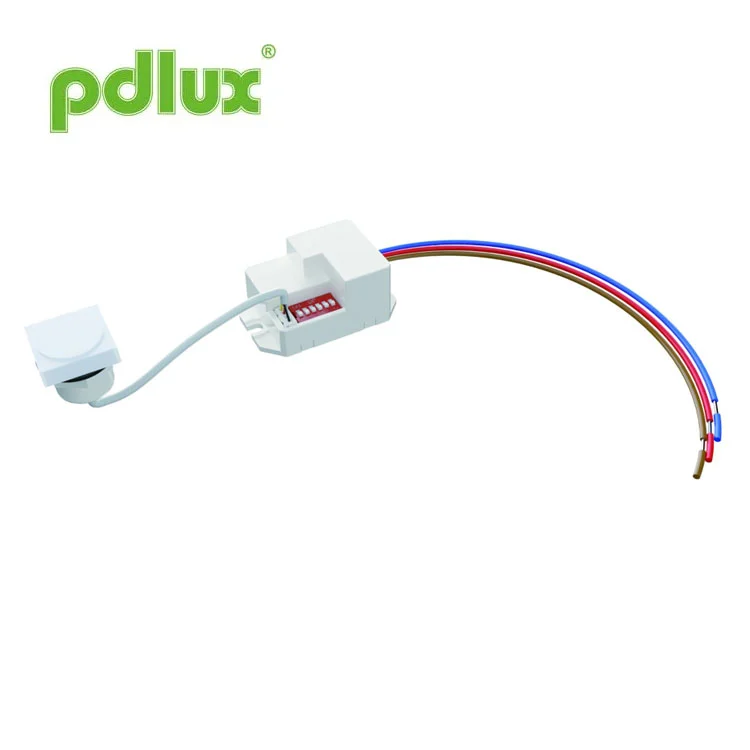

ເຊັນເຊີໄມໂຄເວຟ 5.8GHz ຫົວ Square Head ໃໝ່ສຳລັບຂັ້ນໄດ ແລະແລວທາງແຄບ
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
ຕົວແບບ:PD-MB15Y
ສົ່ງສອບຖາມ

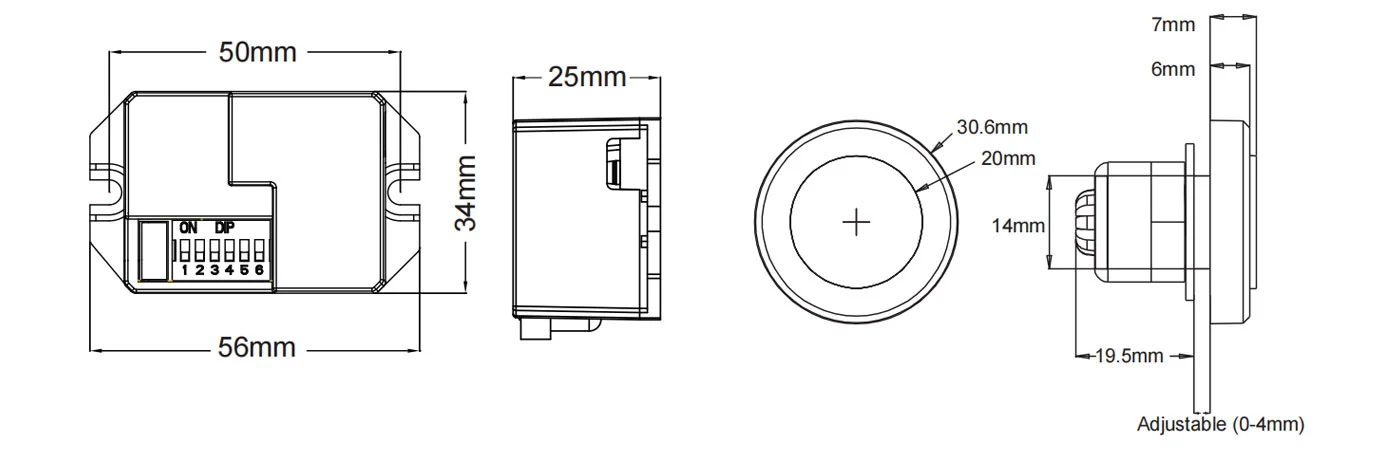

ຂະຫນາດຜະລິດຕະພັນ
ສະຫຼຸບ
ນີ້ແມ່ນເຊັນເຊີ microwave ດິຈິຕອລທີ່ມີຄວາມຊັດເຈນສູງ, ລະດັບການກວດພົບແມ່ນ 360° ແລະ ຄວາມຖີ່ການເຮັດວຽກແມ່ນ 5.8GHz. ມັນແມ່ນອີງໃສ່ຫຼັກການ Doppler ທີ່ປະສົມປະສານການ emitting ແລະຮັບ. ມັນຮັບຮອງເອົາ MCU (ຫນ່ວຍຄວບຄຸມຈຸນລະພາກ) ທີ່ຊ່ວຍເພີ່ມຄວາມແມ່ນຍໍາຂອງມັນຢ່າງຫຼວງຫຼາຍແລະຫຼຸດລົງອັດຕາຄວາມຜິດຂອງມັນ. ມັນມີຄວາມອ່ອນໂຍນໃນຮູບລັກສະນະແລະຫນາແຫນ້ນໃນໂຄງສ້າງ. ມັນສາມາດເຊື່ອມຕໍ່ຢ່າງເປັນເອກະລາດກັບການໂຫຼດຫຼືຕິດຕັ້ງໄດ້ຢ່າງງ່າຍດາຍພາຍໃນແສງສະຫວ່າງທີ່ມີໂຄມໄຟ ເຮັດດ້ວຍແກ້ວຫຼືພາດສະຕິກ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ passageway, washroom, ຟ, ຄົວເຮືອນຫຼືພື້ນທີ່ສາທາລະນະອື່ນໆສໍາລັບການປົກປັກຮັກສາຄວາມປອດໄພຫຼືການປະຫຍັດພະລັງງານ.
ຄຸນສົມບັດ
1. ອັນຕະລາຍທີ່ບໍ່ແມ່ນລັງສີ: ພະລັງງານເຄື່ອງສົ່ງຂອງມັນຕ່ໍາກວ່າ 0.2mW, ເຊິ່ງບໍ່ເປັນອັນຕະລາຍຕໍ່ຮ່າງກາຍຂອງມະນຸດ.
2.ຄວາມສາມາດຕ້ານການແຊກແຊງທີ່ເຂັ້ມແຂງ, ສາມາດເຮັດວຽກຢູ່ໃນລະດັບອຸນຫະພູມຂອງ -15℃ -+70℃.
3.ຄວາມຖີ່ແມ່ນຄົງທີ່ແລະ drift ຄວາມຖີ່ຈະບໍ່ເກີດຂຶ້ນໃນຂອບເຂດຄວາມຖີ່.

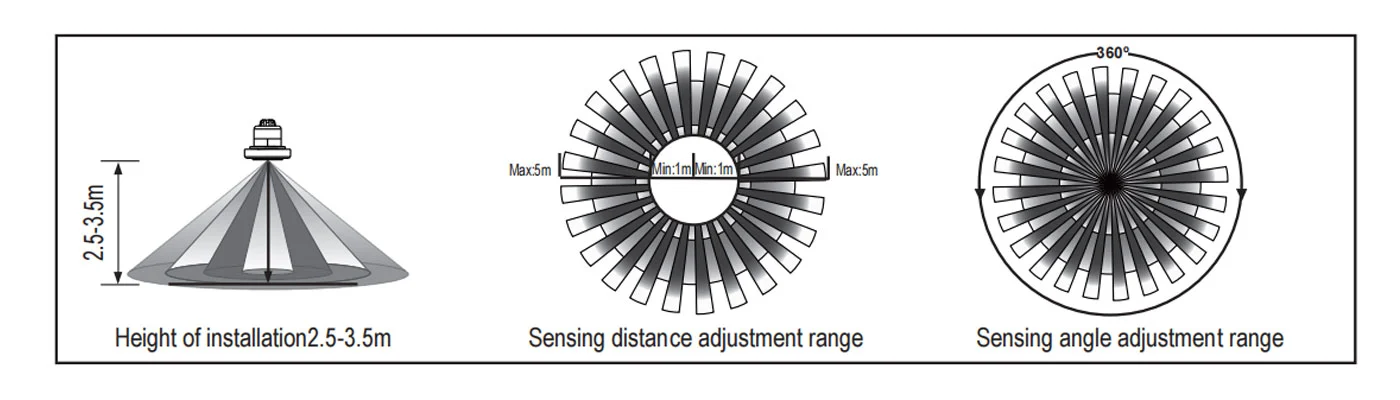

ຂໍ້ມູນເຊັນເຊີ

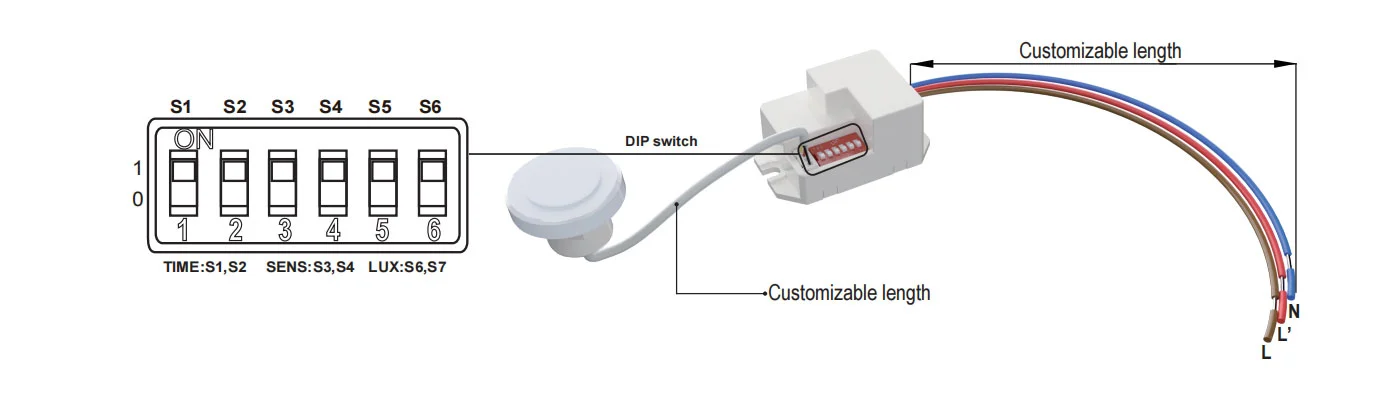

ການຕັ້ງຄ່າ: ສະຫຼັບ DIP
ຂໍ້ມູນຈໍາເພາະ
=| ແຫຼ່ງພະລັງງານ | 220-240VAC |
| ຄວາມຖີ່ພະລັງງານ | 50Hz |
| ລະບົບ HF | 5.8GHz (ຄວາມຖີ່ສູນກາງ) ຄື້ນໄຟຟ້າ CW, ແຖບ ISM |
| ການໂຫຼດໃຫ້ຄະແນນ | 800W Max.tungsten 200W Max.fluorescent& LED |
| ລະດັບການປົກປ້ອງ | IP20, ຊັ້ນ II |
| ນັ່ງຕິດຕັ້ງ | ພາຍໃນເຮືອນ, ການຕິດຕັ້ງເພດານ |
| ພະລັງງານສາຍສົ່ງ | <0.2mW |
| ມຸມກວດຈັບ | 360° |
| ໄລຍະການກວດຫາ | 1m-2m-4m-5m (radii.) (ປັບໄດ້) |
| ກໍານົດເວລາ | 8ວິນາທີ-3ນາທີ-10ນາທີ-15ນາທີ, (ປັບໄດ້) |
| ການຄວບຄຸມແສງສະຫວ່າງ | 10LUX-50LUX->2000LUX, (ປັບໄດ້ |
| ການບໍລິໂພກພະລັງງານ | ປະມານ 0.5W |
| ອຸນຫະພູມເຮັດວຽກ | -15°C ~ +70°C |
ກໍານົດເວລາ S1 S2
ມັນສາມາດຖືກກໍານົດເປັນ 8 ວິນາທີຫາ 15 ນາທີ. ການເຄື່ອນໄຫວໃດໆກໍຕາມທີ່ກວດພົບກ່ອນທີ່ຈະຜ່ານໄປນີ້ຈະເລີ່ມໂມງຈັບເວລາຄືນໃໝ່. ມັນແນະນໍາໃຫ້ເລືອກເວລາທີ່ສັ້ນທີ່ສຸດສໍາລັບການປັບລະດັບການກວດພົບແລະສໍາລັບການປະຕິບັດການທົດສອບການຍ່າງ. ເພື່ອກໍານົດປຸ່ມເປີດເປັນ "1", ການປິດແມ່ນ "0".
ມັນສ່ວນໃຫຍ່ແມ່ນສໍາລັບການປັບເວລາຊັກຊ້າຕັ້ງແຕ່ເວລາທີ່ສັນຍານກວດພົບແລະໄຟອັດຕະໂນມັດເປີດຈົນກ່ວາໄຟອັດຕະໂນມັດປິດ. ທ່ານສາມາດກໍານົດເວລາຊັກຊ້າກັບຄວາມຕ້ອງການປະຕິບັດຂອງທ່ານ. ແຕ່ເຈົ້າຄວນຫຼຸດເວລາຊ້າລົງເພື່ອປະໂຫຍດຂອງການປະຢັດພະລັງງານ, ເພາະວ່າເຊັນເຊີໄມໂຄເວບມີຫນ້າທີ່ຂອງຄວາມຮູ້ສຶກຢ່າງຕໍ່ເນື່ອງ, ນັ້ນແມ່ນ, ການເຄື່ອນໄຫວໃດໆທີ່ກວດພົບກ່ອນທີ່ເວລາຊັກຊ້າຈະຜ່ານໄປຈະເປີດເຄື່ອງຈັບເວລາຄືນໃຫມ່ແລະແສງສະຫວ່າງຈະຍັງຄົງຢູ່ພຽງແຕ່ຖ້າມີມະນຸດຢູ່ໃນຂອບເຂດການກວດສອບ.
ການຕັ້ງຄ່າໄລຍະການກວດຈັບ (ຄວາມອ່ອນໄຫວ) S3 S4
ໄລຍະການກວດຫາແມ່ນຄໍາທີ່ໃຊ້ເພື່ອອະທິບາຍ radii ຂອງວົງກົມປະມານການຫລໍ່ເທິງພື້ນດິນເມື່ອຕິດຕັ້ງຢູ່ທີ່ຄວາມສູງ 3 m. ເພື່ອກໍານົດປຸ່ມເປີດເປັນ "1", ການປິດແມ່ນ "0".
ແຈ້ງການ: ເມື່ອນໍາໃຊ້ຜະລິດຕະພັນນີ້, ກະລຸນາປັບຄວາມອ່ອນໄຫວ (ໄລຍະການກວດພົບ) ເປັນມູນຄ່າທີ່ເຫມາະສົມແຕ່ສູງສຸດເພື່ອຫຼີກເວັ້ນການຕິກິຣິຍາຜິດປົກກະຕິທີ່ເກີດຈາກການກວດສອບງ່າຍຂອງການເຄື່ອນໄຫວທີ່ບໍ່ຖືກຕ້ອງໂດຍໃບພັດ & curtains, ສັດຂະຫນາດນ້ອຍຫຼືການແຊກແຊງຂອງສາຍໄຟຟ້າ & ອຸປະກອນໄຟຟ້າ. ທັງຫມົດທີ່ໄດ້ກ່າວມາຂ້າງເທິງຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ. ເມື່ອຜະລິດຕະພັນບໍ່ເຮັດວຽກຕາມປົກກະຕິ, ກະລຸນາພະຍາຍາມຫຼຸດລົງຄວາມອ່ອນໄຫວທີ່ເຫມາະສົມ, ແລະຫຼັງຈາກນັ້ນທົດສອບມັນ. ການເຄື່ອນໄຫວຂອງມະນຸດຈະເຮັດໃຫ້ເຊັນເຊີ induction, ສະນັ້ນເມື່ອທ່ານຢູ່ພາຍໃຕ້ການທົດສອບການທໍາງານ, ກະລຸນາອອກຈາກພາກພື້ນ induction ແລະຢ່າເຮັດໃຫ້ການເຄື່ອນໄຫວເພື່ອປ້ອງກັນບໍ່ໃຫ້ sensor ເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ.
ການຕັ້ງຄ່າການຄວບຄຸມແສງສະຫວ່າງ S5 S6
ມັນສາມາດຖືກກໍານົດຢູ່ໃນລະດັບ 10 ~> 2000 LUX. ເພື່ອກໍານົດປຸ່ມເປີດເປັນ "1", ການປິດແມ່ນ "0".
ຄູ່ມືນີ້ແມ່ນສໍາລັບການຂຽນໂປລແກລມເນື້ອຫາໃນປະຈຸບັນຂອງຜະລິດຕະພັນນີ້, ມີການປ່ຽນແປງແລະດັດແປງໃດໆກັບຜູ້ຜະລິດໂດຍບໍ່ໄດ້ແຈ້ງໃຫ້ຮູ້!
ມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດທີ່ຈະຄັດລອກເນື້ອໃນຂອງຄູ່ມືຄໍາແນະນໍາສໍາລັບຈຸດປະສົງອື່ນໆໂດຍບໍ່ມີການອະນຸຍາດຂອງບໍລິສັດ.
| ຄວາມຜິດ | ສາເຫດຂອງຄວາມລົ້ມເຫຼວ | ການແກ້ໄຂ |
| ການໂຫຼດບໍ່ສາມາດເຮັດວຽກໄດ້. | ການສ່ອງແສງຖືກຕັ້ງບໍ່ຖືກຕ້ອງ. | ປັບການຕັ້ງຄ່າການໂຫຼດ. |
| ການໂຫຼດແມ່ນແຕກ. | ປ່ຽນການໂຫຼດ. | |
| ໄຟຟ້າຖືກປິດ. | ເປີດໄຟ. | |
| ການໂຫຼດເຮັດວຽກຕະຫຼອດເວລາ. | ມີສັນຍານຢ່າງຕໍ່ເນື່ອງໃນພາກພື້ນຂອງການກວດພົບ. | ກວດເບິ່ງການຕັ້ງຄ່າຂອງ ພື້ນທີ່ກວດຫາ. |
| ການໂຫຼດເຮັດວຽກເມື່ອມີ ບໍ່ພົບສັນຍານການເຄື່ອນໄຫວ. | ໂຄມໄຟບໍ່ຖືກຕິດຕັ້ງດີເພື່ອໃຫ້ເຊັນເຊີລົ້ມເຫລວ ກວດພົບສັນຍານທີ່ເຊື່ອຖືໄດ້. | ປັບບ່ອນຕິດຕັ້ງຄືນໃໝ່. |
| ສັນຍານການເຄື່ອນຍ້າຍແມ່ນກວດພົບໂດຍເຊັນເຊີ (ການເຄື່ອນໄຫວ ຫລັງກໍາແພງຫີນ, ການເຄື່ອນໄຫວຂອງວັດຖຸຂະຫນາດນ້ອຍ, ແລະອື່ນໆ) | ກວດເບິ່ງການຕັ້ງຄ່າຂອງພື້ນທີ່ກວດພົບ. | |
| ການໂຫຼດບໍ່ເຮັດວຽກເມື່ອກວດພົບສັນຍານການເຄື່ອນໄຫວ. | ຄວາມໄວການເຄື່ອນໄຫວໄວເກີນໄປ ຫຼືພື້ນທີ່ກວດຈັບທີ່ກຳນົດໄວ້ນັ້ນນ້ອຍເກີນໄປ | ກວດເບິ່ງການຕັ້ງຄ່າຂອງພື້ນທີ່ກວດພົບ. |
ເຕືອນໄພ! ສະຖານະການຕໍ່ໄປນີ້ຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
1. ການຕິດຕັ້ງຢູ່ໃນວັດຖຸ rocking ຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
2. ຜ້າມ່ານທີ່ສັ່ນສະເທືອນທີ່ພັດຈາກລົມຈະນໍາໄປສູ່ການປະຕິກິລິຍາຜິດພາດ. ກະລຸນາເລືອກສະຖານທີ່ທີ່ເຫມາະສົມໃນການຕິດຕັ້ງ.
3. ການຕິດຕັ້ງບ່ອນທີ່ການຈະລາຈອນຫຍຸ້ງຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
4. ປະກາຍໄຟທີ່ຜະລິດໂດຍອຸປະກອນບາງຢ່າງທີ່ຢູ່ໃກ້ຄຽງຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
● ກະລຸນາຢືນຢັນດ້ວຍການຕິດຕັ້ງແບບມືອາຊີບ.
● ເພື່ອຈຸດປະສົງດ້ານຄວາມປອດໄພ, ກະລຸນາຕັດໄຟກ່ອນການຕິດຕັ້ງ ແລະ ການຖອດອອກ.
● ການສູນເສຍໃດໆທີ່ເກີດຈາກການປະຕິບັດງານທີ່ບໍ່ຖືກຕ້ອງ, ຜູ້ຜະລິດບໍ່ໄດ້ຮັບຜິດຊອບໃດໆ.
