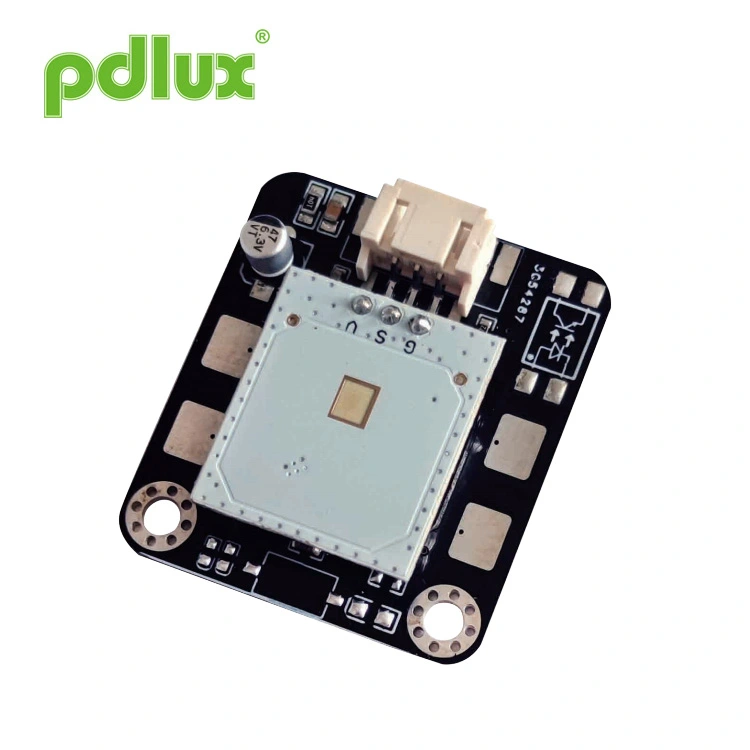

24GHz Home Security Intrusion Sensor
Pdlux ຊ່ຽວຊານໃນ 24GHz Home Security Intrusion Sensor Radar ສໍາລັບຫຼາຍກວ່າ 30 ປີ. ເຊັນເຊີນີ້ແມ່ນໂມດູນທີ່ຫນາແຫນ້ນທີ່ປະສົມປະສານເຊັນເຊີທີ່ມີຄື້ນ millimeter ກັບ MCU ສໍາລັບການຄວບຄຸມທີ່ບໍ່ແມ່ນການຕິດຕໍ່ໂດຍ gesture-based. ມັນຮັບຮູ້ຄື້ນມືພາຍໃນ 10-30 ຊຕມຈາກຫຼາຍມຸມ ແລະຮອງຮັບຄຳສັ່ງທີ່ແຕກຕ່າງກັນຜ່ານການນັບ swing. ມັນສະຫນອງວິທີການ touchless ໃນການດໍາເນີນງານປະຕູ, ໄຟ, ແລະເອເລັກໂຕຣນິກອື່ນໆ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄວາມປອດໄພເຮືອນແລະອັດຕະໂນມັດ.
ຕົວແບບ:PD-V18-M1
ສົ່ງສອບຖາມ

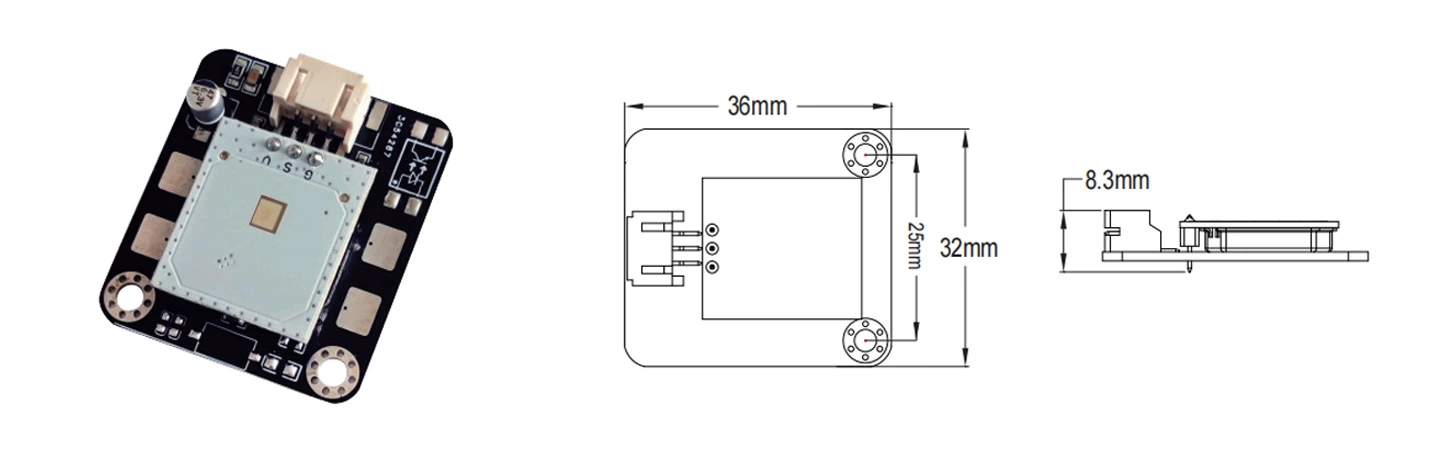

PD-V18-M1 ແມ່ນໂມດູນແອັບພລິເຄຊັນທີ່ປະກອບດ້ວຍເຊັນເຊີຄື້ນ super millimeter ແລະວົງຈອນຂະຫຍາຍ + MCU
ອອກແບບມາເພື່ອການຄວບຄຸມການຕິດຕໍ່. ມັນຍັງສາມາດເອີ້ນວ່າໂມດູນຄວບຄຸມສໍາລັບການຮັບຮູ້ຄື້ນໃນໄລຍະໃກ້ຊິດ. ຄໍາຮ້ອງສະຫມັກຂອງມັນ
ສະຖານະການແມ່ນກວ້າງຂວາງຫຼາຍ, ທ່ານສາມາດຄວບຄຸມການເຮັດວຽກໄຟຟ້າຫຼືປິດດ້ວຍຄື້ນຂອງມືຂອງທ່ານໃນມຸມທີ່ແຕກຕ່າງກັນຂອງ.
10-30cm, ແລະເຖິງແມ່ນວ່າທ່ານສາມາດສ້າງການຜະລິດທີ່ແຕກຕ່າງກັນກັບຈໍານວນຂອງ swings. ຕົວຢ່າງ: ຫນຶ່ງ swing ເພື່ອເປີດ
ປະຕູໄຟຟ້າ; ສອງ swings ເພື່ອເປີດລະບົບແສງສະຫວ່າງ.
ໂດຍສະເພາະແມ່ນຫຼັງຈາກບັບຕິສະມາຂອງການລະບາດ, ປະຊາຊົນມີຄວາມຕ້ານທານຢ່າງຈິງໃຈຕໍ່ກັບສະວິດຕິດຕໍ່ສາທາລະນະ. ມັນແມ່ນສໍາລັບການນີ້
ເຫດຜົນທີ່ພວກເຮົາໄດ້ພັດທະນາລະບົບເຊັນເຊີຄື້ນ, ເຊິ່ງຍັງສາມາດຖືກນໍາໃຊ້ກັບໄຟຟ້າແລະເອເລັກໂຕຣນິກທີ່ຄ້າຍຄືກັນ
ຜະລິດຕະພັນ, ດັ່ງນັ້ນທ່ານສາມາດມີຫ້ອງຫຼາຍສໍາລັບການຈິນຕະນາການ.
ນີ້ແມ່ນໂມດູນແອັບພລິເຄຊັນທີ່ອອກແບບມາໂດຍສະເພາະສໍາລັບການຄວບຄຸມການບໍ່ຕິດຕໍ່. ໃນຕອນເລີ່ມຕົ້ນຂອງການອອກແບບ, ພວກເຮົາຢ່າງເຕັມສ່ວນ
ພິຈາລະນາການນໍາໃຊ້ຜະລິດຕະພັນໃນຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ, ດັ່ງນັ້ນພວກເຮົາອອກແບບພິເສດເຊັນເຊີມືຖືຄື້ນ millimeter
ປະລິມານ (24.125GHz) ເຂົ້າໄປໃນຂະຫນາດຂະຫນາດນ້ອຍທີ່ສຸດ, ແລະວົງຈອນການຂະຫຍາຍສັນຍານແລະ MCU ໄດ້ຖືກວາງແຜນໄວ້ໃນ PCB,
ເຊິ່ງມີຄວາມໜາແໜ້ນ ແລະ ໝັ້ນຄົງ. ໂມດູນທີ່ສາມາດນໍາໃຊ້ໄດ້ໃນລະດັບ 10-30cm ສາມາດຄວບຄຸມເຄື່ອງໃຊ້ໄຟຟ້າ
ດ້ວຍຄື້ນຂອງມື. ຜູ້ໃຊ້ສາມາດນໍາໃຊ້ມັນກັບຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນຕາມຄວາມຕ້ອງການ. ໄລຍະການຮັບຮູ້ສາມາດປັບແຕ່ງໄດ້
ອີງຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ.
| ພາລາມິເຕີ | ບັນທຶກ | ຕ່ຳສຸດ | ພິມ | ສູງສຸດ | ໜ່ວຍ |
| ແຮງດັນການສະຫນອງ | ວີຊີຊີ | 3.0 | 5.0 | 5.2 | V |
| ການບໍລິໂພກໃນປະຈຸບັນ | ໄອຊີຊີ | 10 | 18 | 20 | mA |
| ຄວາມອາດສາມາດຜົນຜະລິດ | ເທິງ | -30~+85 | -30~+85 | -30~+85 | ℃ |
| ອຸນຫະພູມການເກັບຮັກສາ | Tstg | -10 | -10 | +60 | ℃ |
| ການຕັ້ງຄ່າຄວາມຖີ່ | f | 24.000 | 24.125 | 24.250 | GHz |
| ພະລັງງານລັງສີ (EIRP) | ປາກ | <2.0 | <2.5 | <3.0 | mW |
| ການເກັບຮັກສາຄວາມຊຸ່ມຊື່ນສະພາບແວດລ້ອມ | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

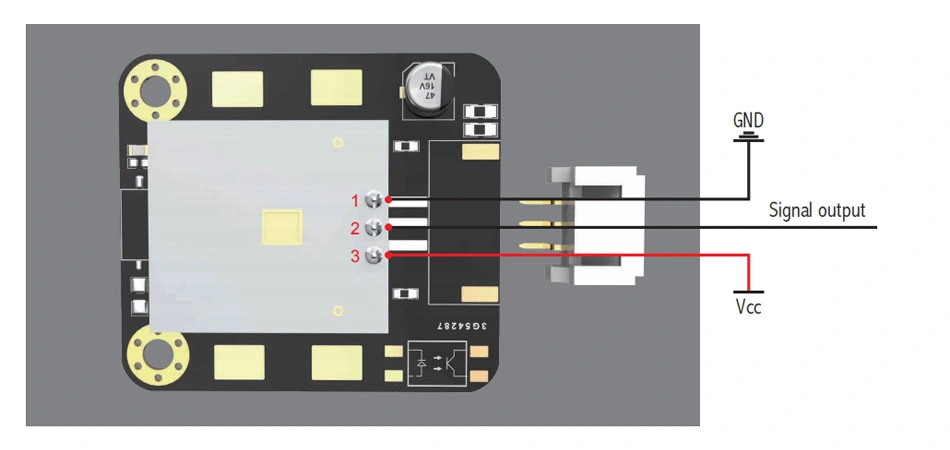

ການໂຕ້ຕອບຂອງໂມດູນຄໍາຮ້ອງສະຫມັກແມ່ນ pin header ກັບ
pitch ຂອງ 2.0mmx3pin.
ຫມາຍເຫດ: ແຮງດັນຄົງທີ່ຂອງໂມດູນນີ້ແມ່ນ 5V, ຖ້າໃຊ້ກັບ 3V,
ອາດຈະມີຄວາມແຕກຕ່າງດ້ານການປະຕິບັດ.
1. ເພື່ອຫຼີກເວັ້ນການເສຍຫາຍຂອງອຸປະກອນ, ຄວນເອົາໃຈໃສ່. ຄວນມີມາດຕະການປ້ອງກັນ ESD ທັງໝົດ
ຂັ້ນຕອນຂອງການເກັບຮັກສາ, ການຈັດການ, ການປະກອບ, ແລະການທົດສອບ. ຢ່າແຕະເສົາອາກາດ radar ແລະ pins ຂອງໂມດູນນີ້, ແລະຢ່າ
ແຕະເຂັມດ້ວຍເຄື່ອງວັດແທກ multimeter ເພື່ອວັດແທກ.
2. ສໍາລັບ PD-V18-M1 ທີ່ຕິດຕັ້ງຢູ່ກາງແຈ້ງ, ເຄື່ອງກວດຈັບສາມາດກວດພົບສັນຍານຝົນໃນເວລາທີ່ຝົນຕົກ. ນັ້ນແມ່ນ, ເຄື່ອງກວດຈັບ radar ທີ່ຕິດຕັ້ງຢູ່ກາງແຈ້ງໃນມື້ຝົນຕົກສາມາດກວດພົບເມັດຝົນ.
ເນື່ອງຈາກເຊັນເຊີຄື້ນ millimeter ທີ່ໃຊ້, ວັດສະດຸໂລຫະບໍ່ສາມາດຖືກນໍາໃຊ້ຢູ່ທາງຫນ້າຂອງເຊັນເຊີ, ແລະພາດສະຕິກວິສະວະກໍາຕ້ອງຖືກນໍາໃຊ້ເປັນວັດສະດຸຂອງທີ່ຢູ່ອາໄສ. ເນື່ອງຈາກວ່າມັນເປັນຕົວສົ່ງສັນຍານພະລັງງານຂະຫນາດນ້ອຍ, ຄວາມຫນາຂອງທໍ່ຍັງມີຄວາມແຕກຕ່າງທີ່ແນ່ນອນໃນການຫຼຸດລົງຂອງສັນຍານ. ກ່ອນທີ່ຈະສັ່ງ, ຜູ້ໃຊ້ຕ້ອງອະທິບາຍຢ່າງເຕັມທີ່ກ່ຽວກັບສະພາບແວດລ້ອມແລະຄວາມຕ້ອງການ, ແລະຖ້າຈໍາເປັນ, ຜະລິດຕະພັນທີ່ຕ້ອງການຕິດຕັ້ງສາມາດສະຫນອງໃຫ້ພວກເຮົາ, ແລະພວກເຮົາສາມາດປັບແຕ່ງໃຫ້ເຂົາເຈົ້າ.
ຜົນກະທົບຂອງຜະລິດຕະພັນນີ້ຈະແຕກຕ່າງກັນເລັກນ້ອຍເມື່ອນໍາໃຊ້ກັບຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ. ຜູ້ໃຊ້ສາມາດຮ້ອງຂໍໃຫ້ສັ່ງການສະບັບທີ່ມີ trimming ຄວາມອ່ອນໄຫວ, ແລະຄວາມຕ້ອງການພິເສດສາມາດອະທິບາຍລ່ວງຫນ້າກັບ PDLUX. ເຊັນເຊີທີ່ແຕກຕ່າງກັນແລະລະບົບຊອບແວສາມາດເລືອກໄດ້ຕາມຄວາມຕ້ອງການທີ່ແຕກຕ່າງກັນຂອງຜູ້ໃຊ້.
ໂມດູນນີ້ສາມາດເຮັດວຽກກ່ຽວກັບການສະຫນອງພະລັງງານ DC ທີ່ບໍ່ມີການລົບກວນ 3V-5V.
ມີຫຍັງເກີດຂຶ້ນໄດ້:ໃນເມື່ອບໍ່ມີວັດຖຸເຄື່ອນທີ່ເຄື່ອນຍ້າຍພາຍໃນຂອບເຂດການກວດພົບ, ການເຮັດວຽກຜິດພາດທີ່ຖືກທົດສອບໂດຍປົກກະຕິແມ່ນເກີດຈາກແຫຼ່ງແຊກແຊງທີ່ມີປະສິດທິພາບ. ຕົວຢ່າງ, ການແຊກແຊງຜ່ານສາຍໄຟໃນຊຸດ; ຕົວຢ່າງ, ການແຊກແຊງຈາກໂທລະສັບມືຖື; ຕົວຢ່າງ, ການແຊກແຊງທີ່ເຂັ້ມແຂງທີ່ເກີດຈາກການ arc ໃນເວລາທີ່ການເຊື່ອມໂລຫະເຄື່ອງເຊື່ອມ. ກະລຸນາກວດເບິ່ງສອງແຫຼ່ງທີ່ມາຂອງການແຊກແຊງຂ້າງເທິງສໍາລັບການປະກົດຕົວຂອງ.
ຄໍາເຕືອນຂ້າງເທິງຄາດວ່າຈະອ່ານຢ່າງລະມັດລະວັງແລະເຂົ້າໃຈ.
