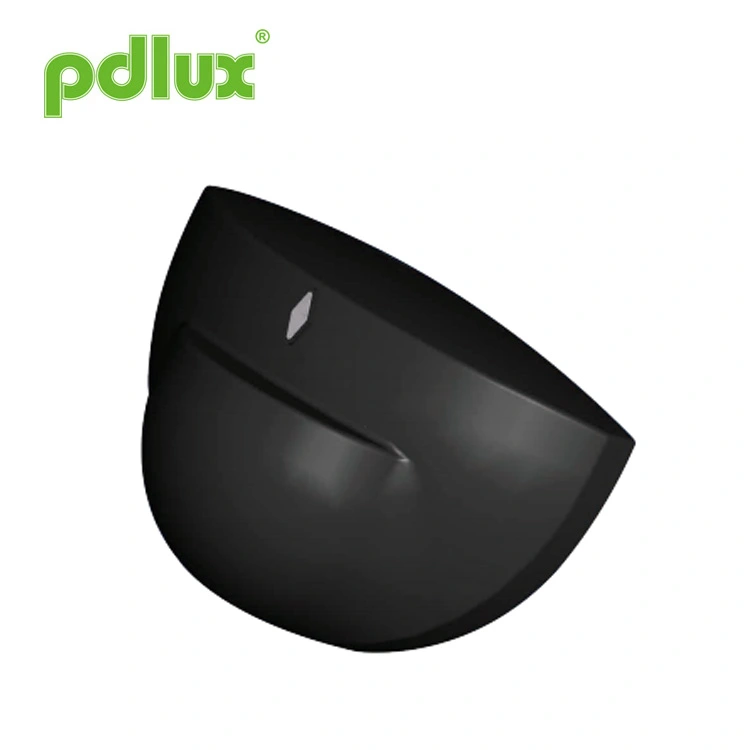

ເຊັນເຊີປະຕູອັດຕະໂນມັດຄວາມອ່ອນໄຫວສູງ 24GHz
Pdlux ເປັນຜູ້ສະຫນອງປະເທດຈີນຂອງ 24GHz High-Sensitivity ເຊັນເຊີປະຕູອັດຕະໂນມັດ; ມັນໃຊ້ໂຄງການເລກຄະນິດສາດທີ່ອີງໃສ່ FFT ສໍາລັບການວັດແທກໄລຍະທາງທີ່ຖືກຕ້ອງແລະການປະຕິເສດການແຊກແຊງທີ່ເຂັ້ມແຂງ. ປະກອບດ້ວຍ Relay Omron ຂະໜາດນ້ອຍທີ່ມີການບໍລິໂພກພະລັງງານຕໍ່າ ແລະ ຄວາມອ່ອນໄຫວຂອງອຸນຫະພູມຕໍ່າສຸດ, ມັນສະຫນອງຄວາມຫນ້າເຊື່ອຖືໄດ້ດີກວ່າເຊັນເຊີ photoelectric ທໍາມະດາ. ເຫມາະສໍາລັບຕົວຄວບຄຸມປະຕູອັດຕະໂນມັດແລະເຄື່ອງກວດຈັບມະນຸດຂອງລະບົບເຕືອນໄພ, ຟັງຊັນການຮັບຮູ້ແມ່ນສາມາດປັບແຕ່ງໄດ້, ສະຫນອງການແກ້ໄຂທີ່ດີເລີດສໍາລັບການນໍາໃຊ້ທີ່ກວ້າງຂວາງແລະຄວາມປອດໄພ.
ຕົວແບບ:PD-DS1015
ສົ່ງສອບຖາມ
| ບັນຊີລາຍຊື່ບັນຈຸຢູ່ໃນ | Φ6 ການຂະຫຍາຍພາດສະຕິກ
|
Screw 3x30
|
ຄໍາແນະນໍາ | ສາຍ 1X
|
| ປະລິມານ | 2X | 2X | 1X |
ເຊັນເຊີໄດ້ຖືກອອກແບບໂດຍໂຄງການເລກຄະນິດສາດ FFT, ແລະມີຄວາມຖືກຕ້ອງສູງໃນການກວດສອບໄລຍະໄກແລະຄວາມສາມາດໃນການຕ້ານການລົບກວນ.
ການນໍາໃຊ້ Relay Omron ຕົ້ນສະບັບທີ່ມີການວັດແທກຂະຫນາດນ້ອຍສຸດແລະການໃຊ້ພະລັງງານຕ່ໍາ. ມັນມີຄວາມຕ້ານທານພາຍໃນຂະຫນາດນ້ອຍ
ເພື່ອເຮັດໃຫ້ມັນ insensitive ກັບອຸນຫະພູມ. ຄວາມຫນ້າເຊື່ອຖືແມ່ນສູງກວ່າຫຼາຍ photoelectric-output ທົ່ວໄປ. ມັນເຫມາະສົມສໍາລັບ
ປະເພດຕ່າງໆຂອງເຄື່ອງຄວບຄຸມອັດຕະໂນມັດປະຕູຍັງສາມາດສະຫມັກເປັນເຄື່ອງກວດຈັບມະນຸດສໍາລັບລະບົບປຸກ.. ນອກຈາກນັ້ນ, ຫນ້າທີ່ຮັບຮູ້ສາມາດ
ຖືກປັບແຕ່ງ. ເຊັນເຊີມີການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ດີທີ່ສຸດໃນລະຫວ່າງປະເພດຂອງຜະລິດຕະພັນດັ່ງກ່າວ.
| ແຫຼ່ງພະລັງງານ | AC: 10-24V DC: 12-35V |
|
| ກະແສສະແຕນບາຍ | <15 mA | |
| ປະຈຸບັນເຮັດວຽກ | 25mA ຄ່າປົກກະຕິ | |
| ຄວາມອາດສາມາດຜົນຜະລິດ | 35V, 0.5A ສູງສຸດທີ່ເຄຍ | |
| ໄລຍະເວລາຜົນຜະລິດ | 500ms | |
| ລະບົບ HF | 24.125GHz CW radar, ແຖບ ISM | |

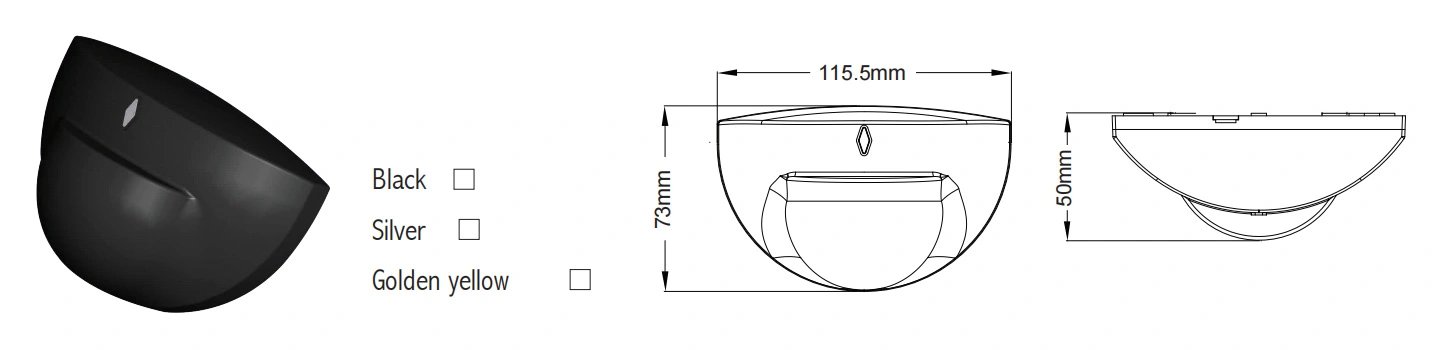

| ສີປົກ | ສີດຳ/ເງິນ/ສີເຫຼືອງທອງ | |
| ນັ່ງຕິດຕັ້ງ | ການຕິດຕັ້ງຝາ | |
| ຄວາມສູງຂອງການຕິດຕັ້ງ | 2.0m ຫາ 3.5m | |
| ມຸມກວດຈັບ | 90° (ການຕິດຕັ້ງຝາ) ມັນສາມາດເຮັດໄດ້ aoocording ກັບຄວາມຕ້ອງການຂອງລູກຄ້າ | |
| ໄລຍະການກວດຫາ | 1m (ຄວາມຮູ້ສຶກສູງສຸດ, probe ຕັ້ງຂວາງກັບພື້ນດິນ) 7m (ຄວາມຮູ້ສຶກສູງສຸດ, probe ໄປຂ້າງຫນ້າ) |
|
| ອຸນຫະພູມເຮັດວຽກ | -20°C~50°C | |
| ຄວາມຊຸ່ມຊື່ນເຮັດວຽກ | <93%RH | |
1. ຮັບຮອງເອົາໂມດູນເຊັນເຊີ radar microwave 24.125GHz ຄວາມຫນ້າເຊື່ອຖືສູງ.
2. ເຮັດວຽກໃນສະພາບແວດລ້ອມຕ່າງໆ (ຮ້ອນ, ຊຸ່ມ, ມີສຽງດັງ ແລະ ມີລົມແຮງ. ໂດຍບໍ່ມີການແຊກແຊງຂອງສິ່ງຂອງເຄື່ອນທີ່ອື່ນໆ, ດູດຄືລົດເຄື່ອນທີ່ ຫຼື ສັດ)
3. ການອອກແບບຂະຫນາດນ້ອຍແລະປະຕິບັດ, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບປະເພດທີ່ແຕກຕ່າງກັນຂອງປະຕູ sensing.
4. ຮັບຮອງເອົາເທັກໂນໂລຍີການຮັບຮູ້ທີ່ກ້າວໜ້າຂອງອົງການອະນາໄມໂລກ, ບໍ່ເປັນອັນຕະລາຍຕໍ່ສຸຂະພາບ.

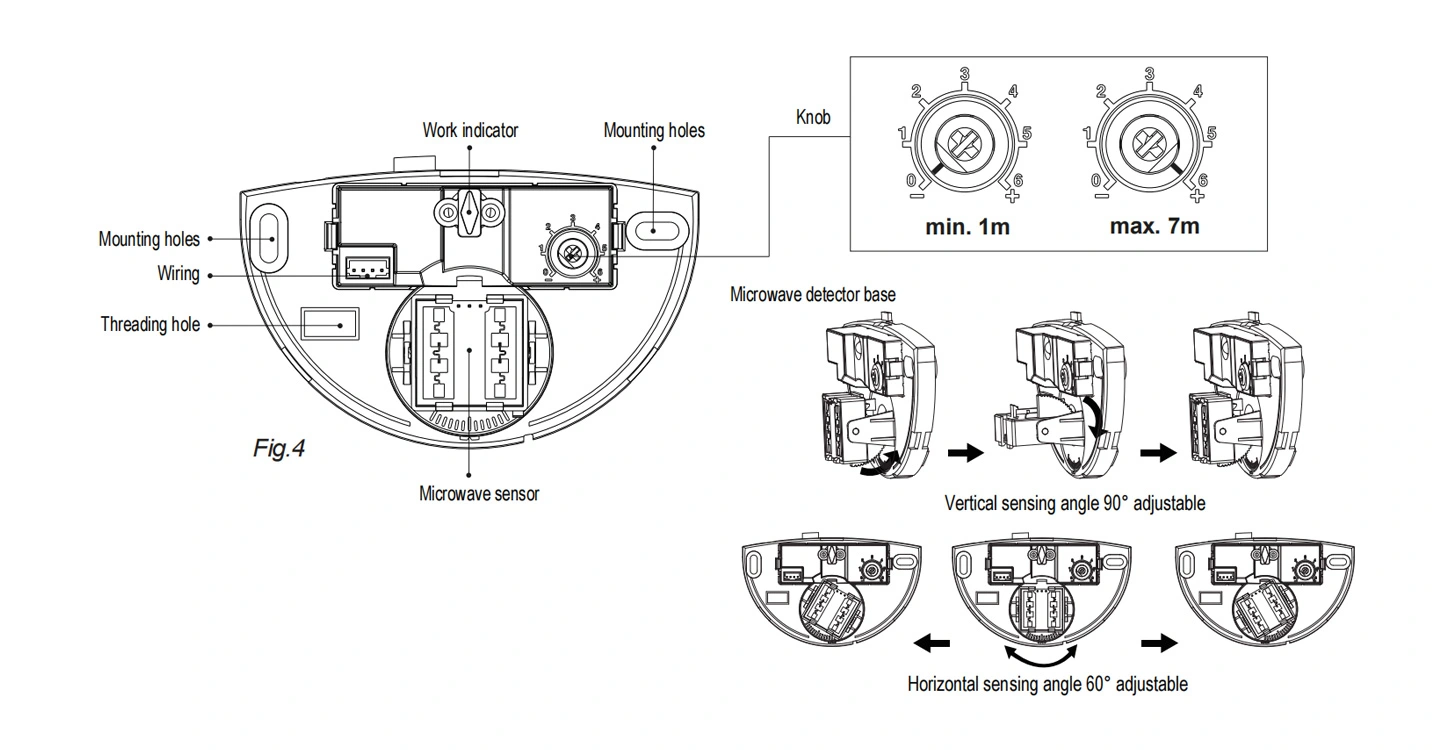

5. ໄລຍະຫ່າງຂອງຄວາມຮູ້ສຶກແລະມຸມສາມາດປັບໄດ້ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງ scenes ທີ່ແຕກຕ່າງກັນ.

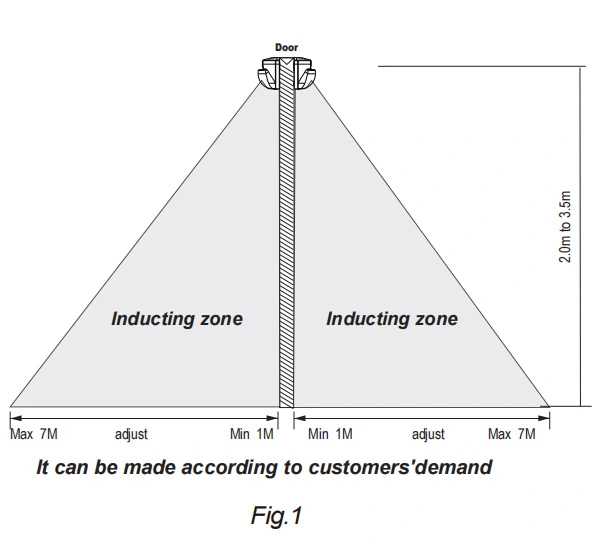

ເພື່ອຫັນຕ້ານເຂັມໂມງຢ່າງເຕັມຮູບແບບແມ່ນໄລຍະຫ່າງຕໍາ່ສຸດທີ່ (ປະມານ 1m), ຕາມເຂັມໂມງຢ່າງເຕັມສ່ວນແມ່ນສູງສຸດ (ປະມານ 7 ແມັດ). ຖ້າຫາກວ່າຄວາມສູງຂອງຄົນ,
ຕົວເລກແລະການເຄື່ອນຍ້າຍຄວາມໄວການປ່ຽນແປງ, ການກວດພົບຍັງຈະມີການປ່ຽນແປງ, ນັ້ນແມ່ນ, ຄວາມໄວສູງຂຶ້ນຈະນໍາໄປສູ່ໄລຍະການກວດພົບສັ້ນກວ່າ.

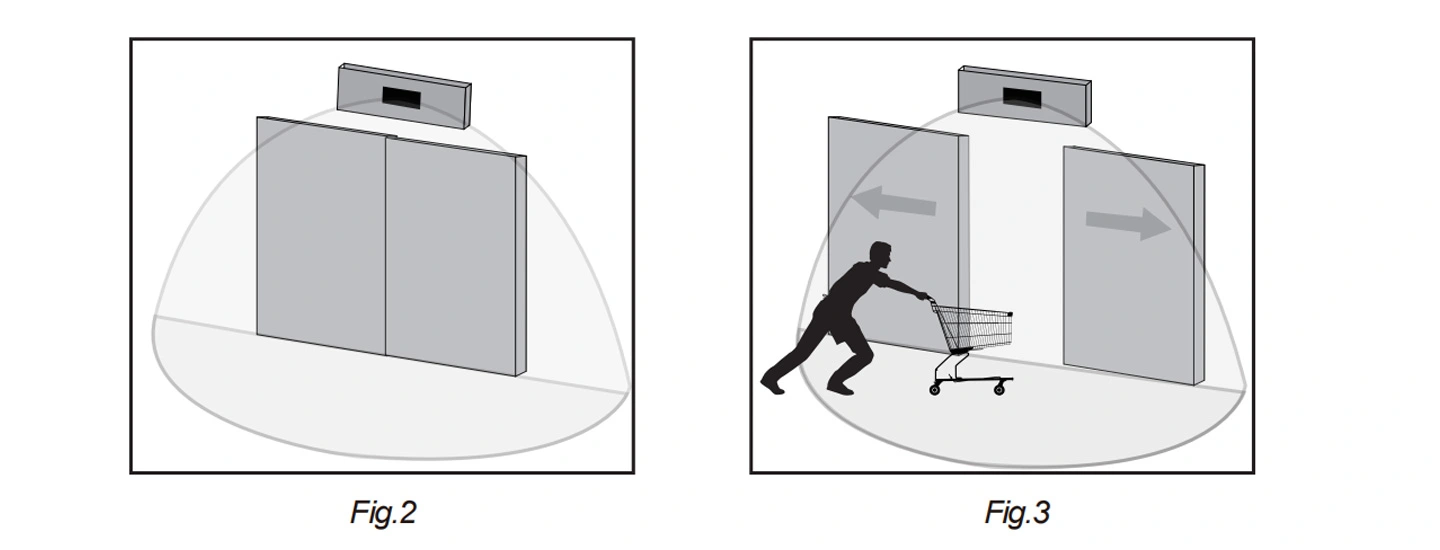

ໄລຍະກວດຈັບນີ້ແມ່ນໄລຍະຫ່າງທີ່ປັບຕົວເມື່ອເຄື່ອງກວດຈັບຕ້ອງປະເຊີນໜ້າ. ເມື່ອຕິດຕັ້ງເຊັນເຊີ, ປັບມຸມຮັບຮູ້.
ແລະໄລຍະຫ່າງອີງຕາມ scene ພາກປະຕິບັດ. ພຽງແຕ່ຮັບປະກັນໄລຍະການຮັບຮູ້ພຽງພໍເພື່ອເປີດປະຕູ. ຢ່າຕັ້ງການຮັບຮູ້ດົນກວ່າ
ໄລຍະຫ່າງໃນກໍລະນີເກີດການກະທົບກະເທືອນໄປຫາປະຕູຈາກຄົນ ຫຼື ລົດທີ່ຜ່ານ.
ສັງເກດ: ໃນເວລາທີ່ການນໍາໃຊ້ຜະລິດຕະພັນນີ້, ກະລຸນາປັບຄວາມອ່ອນໄຫວຂອງການກວດສອບເປັນຄ່າທີ່ເຫມາະສົມແຕ່ສູງສຸດເພື່ອຫຼີກເວັ້ນການ.
ປະຕິກິລິຍາຜິດປົກກະຕິທີ່ເກີດມາຈາກການກວດພົບໄດ້ງ່າຍຂອງການເຄື່ອນໄຫວທີ່ຜິດພາດໂດຍໃບໄມ້ແລະຜ້າມ່ານ, ສັດຂະຫນາດນ້ອຍຫຼືການແຊກແຊງ.
ຕາຂ່າຍໄຟຟ້າ ແລະອຸປະກອນໄຟຟ້າ. ທັງຫມົດທີ່ໄດ້ກ່າວມາຂ້າງເທິງຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ. ໃນເວລາທີ່ຜະລິດຕະພັນບໍ່ເຮັດວຽກປົກກະຕິ,
ກະລຸນາພະຍາຍາມທີ່ຈະຫຼຸດຜ່ອນຄວາມອ່ອນໄຫວຕາມຄວາມເຫມາະສົມ, ແລະຫຼັງຈາກນັ້ນທົດສອບມັນ. ການເຄື່ອນໄຫວຂອງມະນຸດຈະເຮັດໃຫ້ເກີດການ induction ເຊັນເຊີ, ສະນັ້ນໃນເວລາທີ່ທ່ານພາຍໃຕ້ການ
ການທົດສອບການທໍາງານ, ກະລຸນາອອກຈາກພາກພື້ນ induction ແລະບໍ່ເຮັດໃຫ້ການເຄື່ອນໄຫວເພື່ອປ້ອງກັນບໍ່ໃຫ້ເຊັນເຊີເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ.

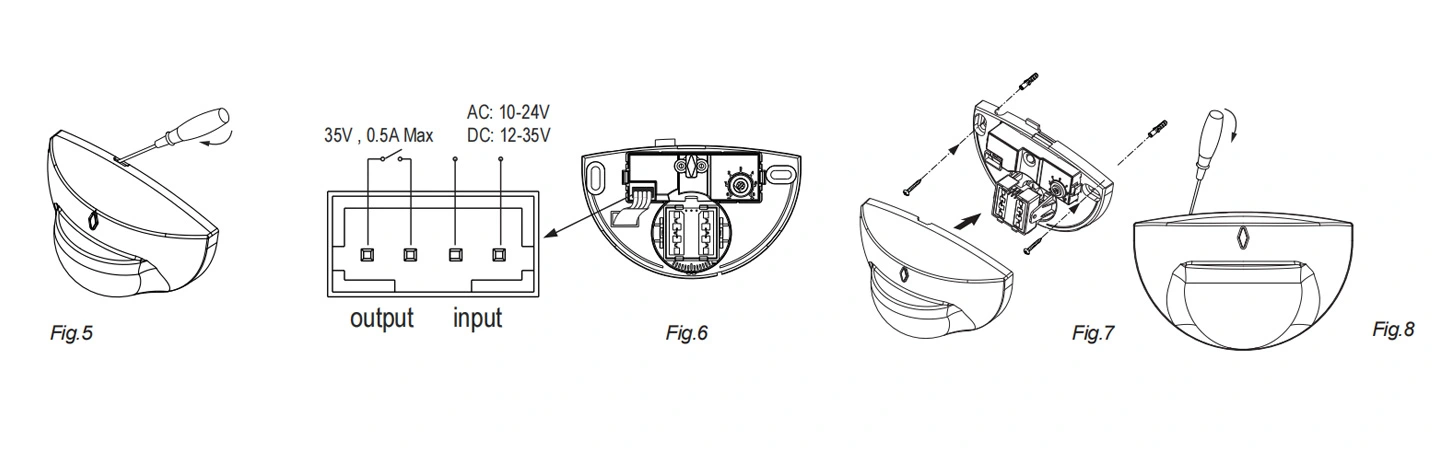

ຂັ້ນຕອນທີ 1 ເອົາການປົກຫຸ້ມຂອງກ່ອນທີ່ທ່ານຈະຕິດຕັ້ງຜະລິດຕະພັນໄດ້.
ຂັ້ນຕອນທີ 2 ຫມາຍຕໍາແຫນ່ງຂຸມດ້ວຍ pencil ຫຼັງຈາກການກໍານົດບ່ອນທີ່ທ່ານຕ້ອງການທີ່ຈະຕິດຕັ້ງຜະລິດຕະພັນ.
ຫມາຍເຫດ: ຖ້າຫາກວ່າມັນເປັນກໍາແພງໄມ້, ບໍ່ຈໍາເປັນຕ້ອງໃຊ້ສະກູຂະຫຍາຍຕົວສຕິກ, ພຽງແຕ່ຕິດສະກູກັບ screwdriver.
ຂັ້ນຕອນທີ 3 ເຈາະຮູເທິງຝາບ່ອນທີ່ມີເຄື່ອງຫມາຍ pencil ກັບສະຖານີໄຟຟ້າແລະໄດ້ຮັບການຂະຫຍາຍພລາສຕິກພາຍໃນຂຸມໄດ້.
ຂັ້ນຕອນທີ 4 ເຊື່ອມຕໍ່ສາຍກັບຜະລິດຕະພັນໂດຍຜ່ານການເປີດສາຍເຂົ້າ.(ຮູບທີ 6.)
ຂັ້ນຕອນທີ 5 ການນໍາໃຊ້ສະກູຕິດຕັ້ງພື້ນຖານໃນຕໍາແຫນ່ງທີ່ເລືອກແລະປັບ knob ໄດ້.
ຂັ້ນຕອນທີ 6 ຕິດຝາກັບຖານທີ່ໄດ້ຮັບການຕິດຕັ້ງຢູ່ໃນຝາ.
ເປີດເພື່ອປັບ senor ຫຼັງຈາກການຕິດຕັ້ງ: ສຽບ screwdriver ເຂົ້າໄປໃນຮ່ວມກັນລະຫວ່າງຝາປິດແລະຖານແລະ pry ຝາປິດ. (ຮູບ 8)
ສະຖານະການຕໍ່ໄປນີ້ຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
1, ການຕິດຕັ້ງໃນຈຸດປະສົງ rocking ຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
2, ຜ້າມ່ານສັ່ນສະເທືອນໂດຍລົມຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ. ກະລຸນາເລືອກສະຖານທີ່ທີ່ເຫມາະສົມໃນການຕິດຕັ້ງ.
3, ການຕິດຕັ້ງບ່ອນທີ່ຈະລາຈອນແມ່ນທຸລະກິດຈະນໍາໄປສູ່ການຕິກິຣິຍາຜິດພາດ.
4, sparks ທີ່ຜະລິດໂດຍອຸປະກອນບາງຢ່າງໃກ້ຄຽງຈະນໍາໄປສູ່ການຕິກິຣິຍາຄວາມຜິດພາດ.
