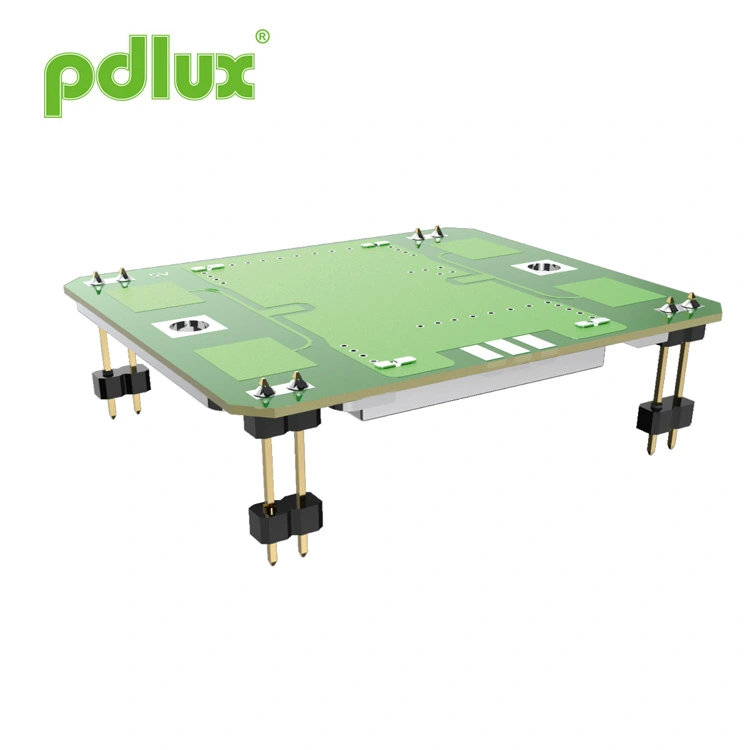

ໂມດູນເຊັນເຊີ Radar ໄມໂຄເວຟຄວາມປອດໄພ 10.587GHz
Pdlux ເປັນຜູ້ສະໜອງສະເພາະຂອງ 10.587GHz Security Microwave Radar Sensor Module ເຮັດວຽກຢູ່ໃນ X-band (10.525-10.687GHz, ຄວາມຖີ່ສາມາດປັບແຕ່ງໄດ້ຕໍ່ພາກພື້ນ). ປະກອບດ້ວຍເສົາອາກາດ patch, DRO, ທໍ່ລະບາຍນ້ໍາຕ່ໍາ, ແລະຂະຫນາດກະທັດລັດ, ມັນສະຫນອງທັງມຸມກວ້າງ (H-plane) ແລະມຸມແຄບ (E-ຍົນ) ສໍາລັບການຍຶດຢືດຢຸ່ນ. ການບໍລິໂພກພະລັງງານສາມາດຫຼຸດລົງຕື່ມອີກຜ່ານໂຫມດ PWM. ປະຕິບັດຕາມ RoHS, ມັນເຫມາະສົມສໍາລັບລະບົບຄວາມປອດໄພ, ປະຕູອັດຕະໂນມັດ, ແສງສະຫວ່າງການເຄື່ອນໄຫວ, IoT, ແລະເຊັນເຊີຄວາມໄວ.
ຕົວແບບ:PD-V9H
ສົ່ງສອບຖາມ
PD-V9H
- ການຕັ້ງຄ່າຄວາມຖີ່: 10.587GHz ±10M
- ລວມທັງ Patch Antenna
- DRO: Dielectric Resonator Oscilato
- ກະແສໄຟຟ້າ DC ຕໍ່າ
- ຂະໜາດນ້ອຍ
- ການປະຕິບັດຕາມ RoHS
| ລາຍການ | ຂໍ້ມູນຈໍາເພາະ | |
| ການຕັ້ງຄ່າຄວາມຖີ່ | 10.587GHz ±10M | |
| ສະພາບ | Ta = +25 C, Vin = +5 VDC | |
| ແຮງດັນປະຕິບັດງານ | +5.0 ± 0.5 VDC | |
| ປະຈຸບັນປະຕິບັດງານ | <32 mA ພິມ. | |
| ພະລັງງານຜົນຜະລິດ | 20 mW (13 dBm) E.I.R.P. ພິມ. | |
| ສະຖຽນລະພາບຄວາມຖີ່ | ± 5 MHz ສູງສຸດທີ່ເຄຍ. (Ta: -30 ຫາ +55 C) | |
| ກັບຄືນຄວາມອ່ອນໄຫວການສູນເສຍ | -90 dBc ພິມ. | |
| ການປ່ອຍອາຍພິດ Harmonic ຄັ້ງທີສອງ | -40 dBm ໄລຍະ | |
| Antenna Beamwidth (-3 dB) | E-ຍົນ | ຊື່ 36 ອົງສາ. (ມຸມເຕັມ 72 ອົງສາ) |
| H-ຍົນ | ຊື່ 72 ອົງສາ. (ມຸມເຕັມ oretical 144 ອົງສາ) | |
| ການໂຕ້ຕອບ RF | Patch Antenna | |
| ຊ່ວງອຸນຫະພູມ | -30 ຫາ +55 C (ຂອບເຂດການນໍາໃຊ້ມາດຕະຖານ), -40 ຫາ +80 C (ຂອບເຂດການນໍາໃຊ້ສູງສຸດ) | |
| ກົດລະບຽບການປະຕິບັດຕາມ | -30 ETS 300 440 | |
ເຊັນເຊີຄວາມສະຫວ່າງຊຸດ PD-V9 ເຮັດວຽກຢູ່ໃນແຖບ X. ຄວາມຖີ່ຂອງການດໍາເນີນການແມ່ນຢູ່ໃນລະດັບຄວາມຖີ່ຂອງ 10.525GHz ກັບ
10.687GHz. ຜູ້ໃຊ້ຈໍາເປັນຕ້ອງເຮັດການຊື້ໂດຍອີງໃສ່ການປັບແຕ່ງຕາມກົດລະບຽບຄວາມຖີ່ຂອງປະເທດທີ່ມັນຢູ່
ຕັ້ງຢູ່. ຕົວຢ່າງ, 10.525GHz, 10.587GHz, 10.687GHz. ເຊັນເຊີຊຸດ PD-V9 ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຮັກສາຄວາມປອດໄພແລະການເຝົ້າລະວັງ
ຜະລິດຕະພັນແອັບພລິເຄຊັນ, ເຊັນເຊີປະຕູອັດຕະໂນມັດ, ໄຟສັນຍານມືຖື, ເຊັນເຊີ IoT, ເຊັນເຊີຄວາມໄວ, ແລະເຊັນເຊີມືຖືຕ່າງໆ
ຜະລິດຕະພັນ.

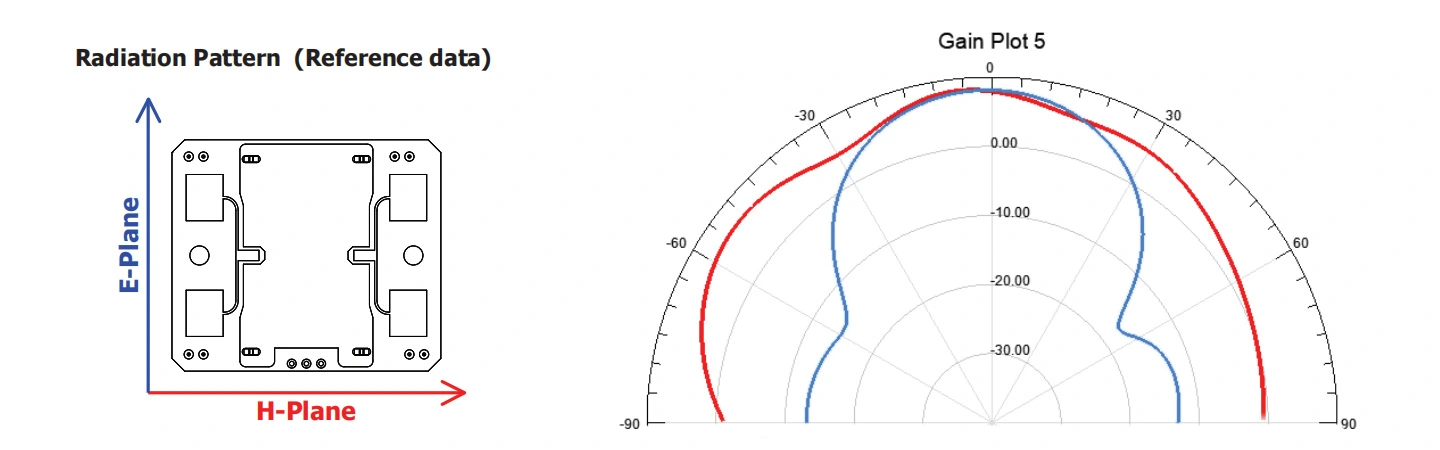

ເຊັນເຊີມີການກວດຈັບມຸມໃຫຍ່ H-Plane ແລະການກວດຈັບມຸມຂະຫນາດນ້ອຍ Eplan. ຜູ້ໃຊ້ສາມາດແກ້ໄຂ sensor ໃນມຸມທີ່ແຕກຕ່າງກັນເປັນ
ຈໍາເປັນໃນລະຫວ່າງການນໍາໃຊ້. ຄືກັບວ່າຜູ້ໃຊ້ຕ້ອງການໃຫ້ກະແສໄຟຟ້າຂອງເຊັນເຊີມີຂະຫນາດນ້ອຍເທົ່າທີ່ເປັນໄປໄດ້, ທ່ານສາມາດຕັ້ງຮູບແບບການສະຫນອງພະລັງງານໄດ້
ຂອງເຊັນເຊີກັບ PWM (ວົງຈອນຫນ້າທີ່) ໂຫມດ, ເຊິ່ງສາມາດຫຼຸດລົງປະສິດທິພາບໃນປະຈຸບັນ.
ເມື່ອຜູ້ໃຊ້ພົບບັນຫາຕໍ່ໄປນີ້ໃນຂະນະທີ່ໃຊ້ຫຼືປ່ຽນເຊັນເຊີຕົ້ນສະບັບໂດຍກົງ.
1. ການນໍາໃຊ້ຄັ້ງທໍາອິດ:
ເມື່ອທ່ານກໍາລັງໃຊ້ເຊັນເຊີຊຸດ PD-V9 ເປັນຄັ້ງທໍາອິດແລະພົບກັບຄວາມອ່ອນໄຫວສູງຫຼືຄວາມອ່ອນໄຫວບໍ່ພຽງພໍ, ທ່ານຄວນ
ທໍາອິດໃຫ້ກວດເບິ່ງສະຖານະການກໍານົດການໄດ້ຮັບຂອງວົງຈອນຂະຫຍາຍ. ແລະບໍ່ວ່າຈະເປັນວິທີການຄິດໄລ່ທີ່ໃຊ້ໂດຍ MCU ເພື່ອປະມວນຜົນສັນຍານ
ແມ່ນເຫມາະສົມ. ໂດຍທົ່ວໄປແລ້ວ, ມັນເປັນເລື່ອງງ່າຍທີ່ຈະຊອກຫາວິທີແກ້ໄຂ.
2. ບັນຫາທີ່ເປັນໄປໄດ້ທີ່ອາດຈະເກີດຂຶ້ນເມື່ອປ່ຽນແທນເຊັນເຊີທີ່ໃຊ້ໃນເມື່ອກ່ອນໂດຍກົງ:
ເມື່ອປ່ຽນແທນເຊັນເຊີທີ່ໃຊ້ໃນເມື່ອກ່ອນໂດຍກົງ, ອາດມີບັນຫາເລື່ອງຄວາມອ່ອນໄຫວສູງ ແລະ ຄວາມອ່ອນໄຫວຕໍ່າ, ເຊິ່ງສາມາດເປັນໄດ້.
ແກ້ໄຂໄດ້ຢ່າງງ່າຍດາຍ. ພຽງແຕ່ເພີ່ມວົງຈອນຂະຫຍາຍຫຼືຫຼຸດລົງການໄດ້ຮັບຂອງວົງຈອນຂະຫຍາຍແມ່ນພຽງພໍ. ບໍ່ຈໍາເປັນຕ້ອງ
ພິຈາລະນາຂັ້ນຕອນການປະມວນຜົນສັນຍານຂອງ MCU.
ການຊ່ວຍເຫຼືອທີ່ຜູ້ເລີ່ມຕົ້ນອາດຈະຕ້ອງການໃນເວລານໍາໃຊ້:
ຖ້າທ່ານພົບຄວາມຫຍຸ້ງຍາກໃນຂະນະທີ່ໃຊ້ເຊັນເຊີຊຸດ PD-V9 ແລະຕ້ອງການຄວາມຊ່ວຍເຫຼືອ. ທ່ານສາມາດຕິດຕໍ່ພວກເຮົາຜ່ານທາງອີເມລ໌. ໂດຍທົ່ວໄປແລ້ວ, ຄໍາຕອບສາມາດໄດ້ຮັບ.
ແນະນຳຜະລິດຕະພັນ:
ການແນະນໍາຜະລິດຕະພັນອາດຈະຖືກດັດແກ້ແລະປັບປຸງໂດຍ PDLUX ໄດ້ທຸກເວລາເມື່ອມີຄວາມຈໍາເປັນ. ບໍ່ຈໍາເປັນວ່າທຸກຄົນຈະໄດ້ຮັບການແຈ້ງໃຫ້ທັນເວລາ.
